SM-22
Większa elastyczność, wyższa wydajność, łatwość konserwacji i niski wpływ na środowisko.
Nowy model SM-22 to ewolucja historycznych modeli PSM-1350 i SM-20. Maszyna została całkowicie zaprojektowana na nowo, aby zapewnić wysoką wydajność i produktywność na placu budowy, przy jednoczesnym zachowaniu najwyższych standardów bezpieczeństwa.
Nową SM-22 można łatwo skonfigurować w różnych wariantach: z pojedynczą lub podwójną głowicą obrotową, młotkiem górnym (top-hammer) oraz głowicą wibracyjno-obrotową (vibro-rotary). Pozwala to na wykonywanie konsolidacji gruntu, mikropali i kotew przy użyciu różnych technologii wiercenia, takich jak: obieg bezpośredni, obieg odwrotny, młotek wgłębny (DTH), CFA oraz iniekcja strumieniowa (jet grouting).
Wiertnica jest napędzana jednostką Diesla, która spełnia normy emisji spalin na wszystkich rynkach (dostępne są wersje Tier 3 i Tier 4f), zapewniając jednocześnie niski wpływ na środowisko dzięki redukcji hałasu, zużycia paliwa i emisji spalin.
Maszyna została zaprojektowana ze szczególnym uwzględnieniem bezpieczeństwa operatora – wyposażono ją w nowy system pełnego zdalnego sterowania radiowego, który gwarantuje wysoką wydajność pracy. Elastyczność, niezawodność i bezpieczeństwo to cechy charakterystyczne nowej SM-22, które czynią ją wielofunkcyjną i wszechstronną wiertnicą, oferującą najlepsze rozwiązania technologiczne w dziedzinie mikro i mini wierceń.
SM-22 – nowa odsłona do zadań specjalnych
Soilmec SM-22 to ewolucja legendarnych modeli PSM-1350 i SM-20, które sprzedały się w liczbie ponad 300 egzemplarzy na całym świecie. Maszyna została całkowicie przeprojektowana, aby zapewnić wysoką efektywność, wydajność i bezpieczeństwo na placu budowy. Dzięki modułowej budowie wiertnicę można łatwo skonfigurować do różnych prac fundamentowych i technologii, takich jak wiercenie z płuczką w obiegu bezpośrednim i odwrotnym, DTH (młotek wgłębny), CFA oraz iniekcja strumieniowa (jet grouting).
SM-22 może być wyposażona w pojedynczą lub podwójną głowicę obrotową, młotek górny oraz głowicę wibracyjno-obrotową do konsolidacji gruntu, wykonywania mikropali i kotwienia.
Naprawdę elastyczna
Elastyczność mechanizmu kinematycznego zapewnia wysoką wszechstronność ruchów maszyny i ustawiania masztu nawet w najtrudniejszych warunkach. Daje to operatorowi pełną kontrolę nad wiertnicą, umożliwiając bezpieczne wykonanie każdego zadania. Charakterystyka kinematyczna SM-22 obejmuje przegub 90°, który pozwala na wiercenie równolegle do gąsienic.
W połączeniu z obrotowym wysięgnikiem napędzanym wieńcem obrotowym oraz przesuwnym masztem sterowanym siłownikiem, taka konstrukcja pozwala SM-22 na osiągnięcie różnych kątów i pozycji wiercenia.

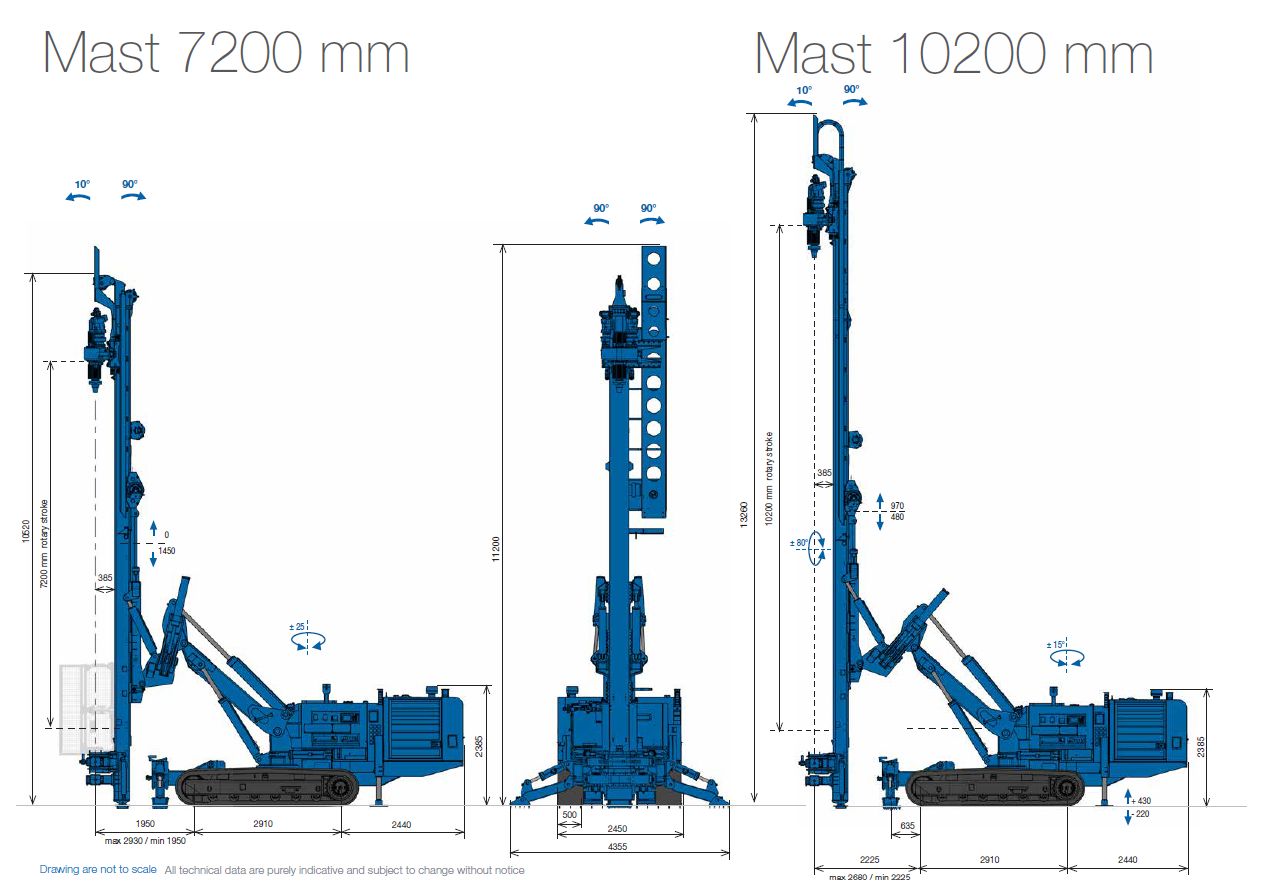

Maszt wiertniczy posiada solidną monolityczną konstrukcję, odporną na obciążenia robocze. Dodanie stałego lub teleskopowego przedłużenia masztu o długości 3 m ułatwia realizację prac związanych z konsolidacją gruntu, mikropalami i kotwami przy użyciu różnych technik wiercenia.
SM-22 może być wyposażona w szeroką gamę głowic obrotowych dopasowanych do wymagań każdego projektu: pojedynczą lub podwójną, o wysokim momencie obrotowym lub dużej prędkości wiercenia, kołyskę z przesuwem bocznym, uchwyt hydrauliczny, głowicę odchylającą do płuczki lub krętlik powietrzno-wodny.
Bezpieczeństwo przede wszystkim
Aby zapewnić maksymalne bezpieczeństwo i funkcjonalność podczas pracy, SM-22 może być wyposażona w zdalne sterowanie radiowe lub hydrauliczny/proporcjonalny panel na obrotowym ramieniu wsporczym do manewrów wiertniczych oraz przewodowe zdalne sterowanie do przemieszczania maszyny (tramming).
Dodatkowo maszyna bazowa posiada stacjonarną tablicę kontrolną wyświetlającą zużycie paliwa, prędkość obrotową głowicy (opcja), ciśnienie robocze oraz temperatury oleju i wody.
SM-22 może być wyposażona w podajnik żerdzi sterowany ramieniem hydraulicznym, obsługujący dwie żerdzie 9-metrowe lub trzy 6-metrowe. Alternatywnie maszyna może posiadać nowy karuzelowy system załadowczy do żerdzi i rur osłonowych, zdolny do obsługi do 7 lub 8 elementów przy zachowaniu całkowitego bezpieczeństwa i doskonałej stabilności.
Karuzela do żerdzi i rur osłonowych
Nowa karuzela do żerdzi i rur składa się z zacisków zainstalowanych na kołysce przesuwającej się wzdłuż dedykowanego masztu. System równoległoboku umożliwia wysunięcie zacisków z żerdzią/rurą do osi wiercenia. Zmotoryzowany bęben może podawać żerdź lub rurę do zacisków. Podajnik ten pozwala na stosowanie 3-metrowych przewodów przy maszcie o skoku 7,2 m oraz technologii podwójnej głowicy obrotowej.
- Liczba żerdzi: 8
- Liczba rur osłonowych: 7
- Maks. średnica żerdzi: 114 mm
- Maks. średnica rury osłonowej: 178 mm
- Maks. długość żerdzi i rury: 3 m
Ciesz się mocą
SM-22 posiada potężny silnik Diesla Cummins z filtrem wentylacji skrzyni korbowej, filtrem cząstek stałych i systemem regeneracji wysokotemperaturowej. Zapewnia to optymalną wydajność przy zredukowanej emisji hałasu i mniejszym zużyciu paliwa (dzięki sterowaniu silnikiem w trybie niskich obrotów jałowych z poziomu panelu zdalnego sterowania).
Nowe, wyciszone obudowy zaprojektowano tak, aby zminimalizować emisję hałasu i ułatwić dostęp podczas konserwacji silnika Diesla oraz układów elektrycznych i hydraulicznych.
Maszyna posiada proporcjonalne sterowanie hydrauliczne ze wspomaganiem (serwo) oraz technologię Load Sensing, w tym pompę główną tłokową osiową oraz dwie pomocnicze pompy zębate, dzięki czemu operacje wiercenia i ustawiania maszyny stają się łatwe, precyzyjne i płynne.
Skontaktuj się z nami już dziś, aby uzyskać więcej informacji, poznać opcje konfiguracji maszyny oraz otrzymać wycenę!
